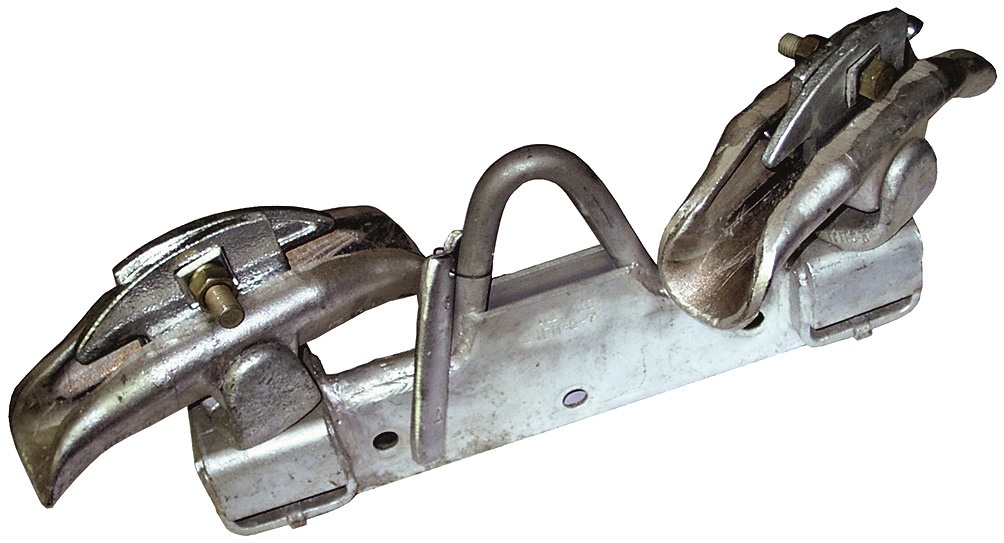

Зажим поддерживающий 2ПГН-5-7

Зажим поддерживающий 2ПГН-5-7 предназначен для крепления двух проводов в фазе к изолирующим подвескам на промежуточных опорах ВЛ который разработан на базе лодочек зажимов типа ПГН.
Зажим применяется при сооружении ОРУ подстанций с гибкой ошиновкой.
Зажимы имеют коромысло , на котором монтируются лодочки для каждого из проводов фазы.

В зависимости от марки провода , монтируемого в поддерживающем зажиме, на провод накладываются соответствующие прокладки, указанные в единичных зажимах.



Марка глухого зажима Диаметр,мм проводов Разрушающая нагрузка, кН Масса,кг
2ПГН-5-7 21,6-33,2 120 19,2
