ПСВ 120Б 112W (V)

Диаметр, D, мм
280
Строительная высота, H, мм
127
Масса, кг
5,66

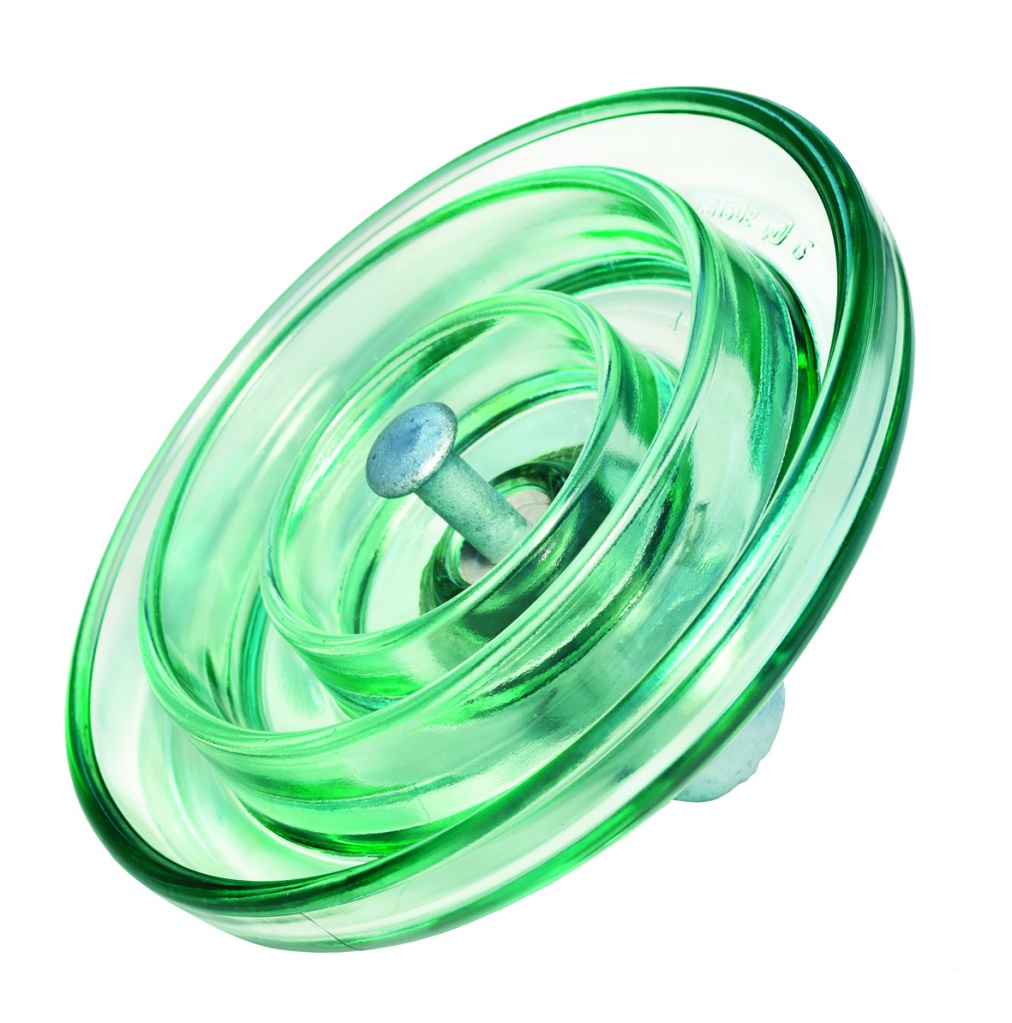

Стеклянные линейные подвесные изоляторы ПСВ-120Б (127) используются для изолирующей подвески провода и грозозащитного троса на подстанциях, электростанциях и воздушных линиях передачи с постоянным и переменным током, на класс напряжения более 1 киловольт с частотой от 50 до 100 Гц, в диапазоне температур от — 60 °С до +50 °С.

Условное обозначение стеклянного изолятора подвесного ПСВ120Б (127):

П — подвесной

С — стекло, материал изоляционной детали

В- тип стеклодетали

120 — мин. мех. разрушающая нагрузка, кН

Б — индекс модификации

127- строительная высота

Мин. механическая разрушающая нагрузка кН 120
Мин. механическая разрушающая нагрузка остатка изолятора кН 96
Диаметр, D мм 280
Строительная высота,H мм 127
Длина пути утечки мм 445
Сферическое соединение, d мм 16
Пробивное напряжение в изоляционной среде кВ 130
Выдерживаемое напряжение (в сухом состоянии) кВ 82
Выдерживаемое напряжение (под дождем) кВ 50
Выдерживаемое импульсное напряжение 1,2/50 +/- кВ 125/125
Испытательное напряжение при испытании на пробой импульсным напряжением в воздухе кВ 350…385
Напряжение по уровню радиопомех при частоте 0,5МГц дБ 60
кВ 20
дБ 86
кВ 30
Масса кг 5,66
